 废气除臭分段装置的热补偿***性设计要点



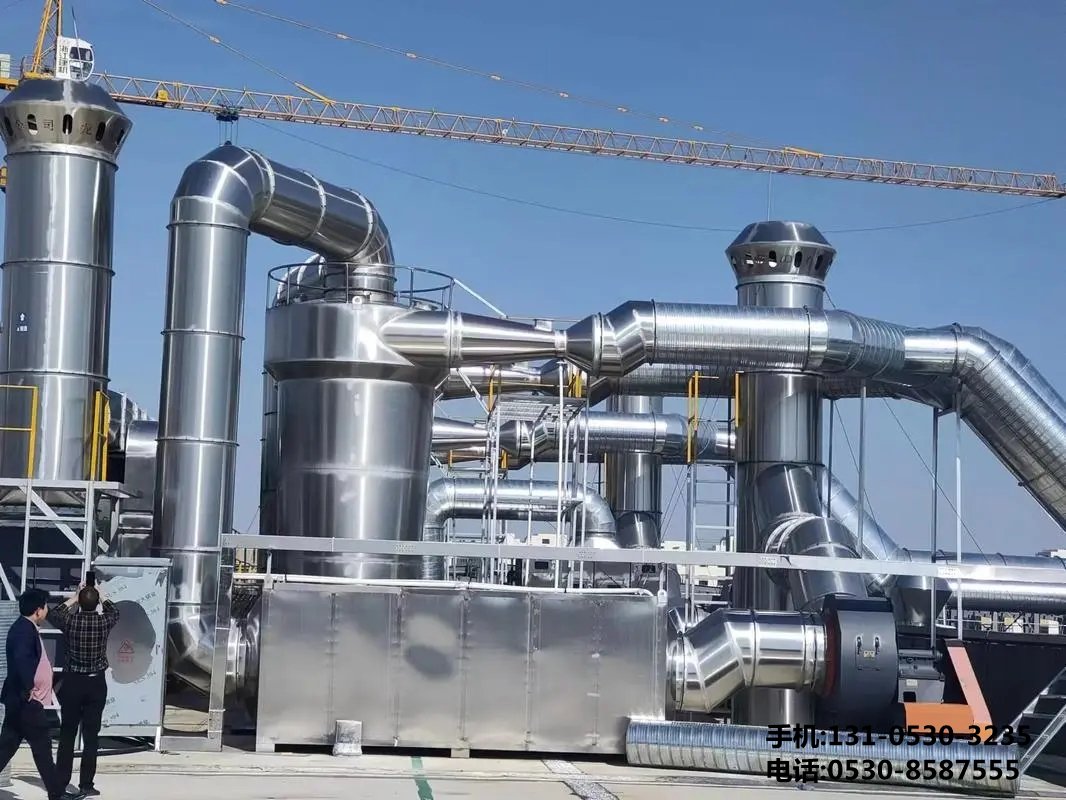

在工业废气处理***域，废气除臭分段装置的稳定运行直接关系到环保达标与设备寿命。由于废气成分复杂且温度波动***，热补偿***性成为设计中不可忽视的核心要素。本文将从技术原理、结构设计、材料选择及运维策略四个维度，系统解析如何实现高效的热补偿机制。



 一、热应力的产生机理与危害

废气处理过程中，温度变化引发的热胀冷缩现象会导致设备形变。例如，某化工企业RTO（蓄热燃烧）装置因未设置膨胀节，半年内出现管道焊缝开裂，维修成本高达百万。数据表明，当温差超过150℃时，不锈钢材质的线膨胀系数可达17×10⁻⁶/℃，累积位移量可突破毫米级。这种形变若得不到有效补偿，轻则造成密封失效，重则引发结构性坍塌。



 二、分段式热补偿核心技术

1. 波纹管膨胀节系统

   采用多层U型波纹管设计，通过角向偏转吸收轴向位移。实验数据显示，304不锈钢波纹管在200℃工况下，单组补偿量可达50mm。需注意设置导流筒防止介质冲刷，同时配置限位拉杆控制***伸缩量。



2. 滑动支架与导向块组合

   在某垃圾焚烧厂项目中，采用聚四氟乙烯滑动支座配合铬钼钢导向轨，使管道在热态下自由滑动，摩擦系数控制在0.1以下。该方案相比固定支架，可将管系应力降低60%。



3. 预拉伸安装工艺

   根据ASME B31.3标准，对DN500以上管道实施冷紧施工。某石化项目实测表明，预拉伸量达计算补偿量的30%时，设备启停循环次数提升至5000次无疲劳损坏。



 三、多物理场耦合分析方法

运用ANSYS Workbench进行热结构耦合仿真，重点考察：

 不同工况下的等效应力分布（Von Mises应力≤材料屈服强度的80%）

 密封面的接触压力变化（需维持≥1.5倍工作压力）

 振动模态分析（避开废气气流激振频率215Hz区间）



某焦化厂案例显示，通过***化波纹管层数，将固有频率从18Hz降至9Hz，成功消除共振风险。

 四、智能监测与动态调节

集成光纤光栅测温系统，实时采集关键点温度数据。结合PID控制算法，自动调节安装在旁通管路上的电伴热带功率。某制药企业应用后，系统响应时间缩短至3分钟，能耗降低22%。



 五、典型失效模式与对策

 失效类型  成因分析  解决方案



 腐蚀穿孔  冷凝酸液积聚  增设疏水阀+衬PTFE涂层

 疲劳裂纹  循环载荷超标  改用Inconel 625波纹管+增加振动监测

 密封泄漏  法兰面翘曲  采用齿形垫片+扭矩扳手精准控制



 六、经济性评估模型

建立全生命周期成本公式：

LCC = C₀ + Σ(Cₘᵢₙ×rⁿ) + Cᵣₑₚ

其中C₀为初始投资，Cₘᵢₙ为年维护成本，r为贴现率，n为服役年限。对比数据显示，具备完善热补偿系统的装置，虽然初期造价高15%，但十年周期内总成本下降38%。



结语：

现代废气除臭装置正朝着高温化、***型化方向发展，热补偿设计已从被动防护转向主动调控。建议设计阶段引入数字孪生技术，构建包含12个热力学参数的虚拟样机，通过CFD模拟预判极端工况。未来，形状记忆合金（SMA）驱动的自适应补偿机构，可能成为突破现有技术瓶颈的关键方向。
